AFDD-ZG-63

型号: AFDD-ZG-63
品牌: 浙江中贵
类别: 故障电弧断路器
描述: 一、产品简介 AFDD-ZG-63电弧故障检测装置是一种新的用电线路保护装置,简称AFDD(Arc fault detection devices)。其主要功能是检测和辨别危险的接地电弧故障,并联电弧故障和串联电弧故障,并
产品详情


一、产品简介


AFDD-ZG-63电弧故障检测装置是一种新的用电线路保护装置,简称AFDD(Arc fault detection devices)。其主要功能是检测和辨别危险的接地电弧故障,并联电弧故障和串联电弧故障,并及时驱动使电流断开的装置动作避免发生电气火灾。采用嵌入式系统数字电路控制和独创性的电弧特征识别算法,体积小功能强,实现故障电弧的自动监测和防护,有效地保障低压配电线路和用户设备以及人身的安全。


二、领域及用途


AFDD-ZG-63电弧故障检测装置可安装在输电系统的配电箱中,也可以安装在家庭,办公室,各种大型超市,百货商场,医院,飞机场,纺织厂,库房,油库,炼油厂,娱乐场所,酒店,石油运输管道等各个控制点等场合,凡是有用电的地方都可以安装使用该装置,广泛用于电气防火。


三、功能及特点


性能可靠

采用线电流时域典型特征检测与频域FFT相结合的故障电弧综合检测方法,实现时域和频域同时定位。

其功能特点具体如下
1.具有自动控制和人工控制功能
2.具有检测和辨别危险的接地电弧故障,并联电弧故障和串联电弧故障的功能
3.具有及时驱动使电流断开的装置动作避免发生电气伙灾的功能
4.具有检测过流、短路、过压等诸多功能
5.具有故障记忆功能,便于故障查询,分析
6.具有指示灯报警功能
7.具有多个额定电流,电压功能
8.具有单级额定接通和分断功能
9.具有显示故障结果的功能
10.具有自由脱口功能
11.具有防锈,耐潮湿,电击防护功能
与分离元件电器构成的系统相比,具有控制与保护自配合的特性,AFDD集控制与保护功能于一体, 相当于电弧检测识别器+断路器。很好地解决了分立元件间保护与控制特性的匹配问题,使保护与控制特性配合更完美合理。
与短路器,熔断器相比具有对电弧检测和保护的特性,以电路器和熔断器为基础的常规短路保护机构,只能在短路容量很小电网时,才能满足设备功能保护,而发生电弧故障时由于电流强度较小,低于目前电力系统特别是低压配电领域广泛安装的过流保护设定值,因此不能对电弧故障进行全面防护。
与传感器检测电弧装置相比具有全面检测的特性,由于利用传感器检测电弧参数时,必须满足在故障电弧发生的位置,这就给全面检测供电线路中的故障电弧带来了不便,而AFD很好地解诀了这点。

与剩余电流保护器(RCD) 相比具有实时性,在发生串联和并联电弧故障时,故障阻抗降低了负载电流,使得电流低于RCD的脱扣值,导致RCD不能实现迅速脱扣。


四、型号定义


五、主体结构及工作原理


主体: AFDD-ZG-63电弧故障检测装置主要由电源模块,信号调理模块,脱扣器模块和通讯接口模块等组成。
电源模块:向AFDD-ZG-63电弧故障检测装置内的相关器件供电。
信号周理模块:
通过线电流互感器将主回路中的电流信号通过信号调理模块,信号调理模块通过对该信号进行放大,整流,滤波然后送至单片机处理。
AFDD-ZG-63电弧故障检测装置中,脱扣器模块的电磁结构部分采用了新型的节能技术,将开关电磁系统的铁芯损耗和短路损耗降至低,大程度的节约了电能。增加了缓冲装置以减少电磁系统的额能量冲击,从而提高了开关的吸合性能,延长了使用寿命。
脱扣器模块的操作机构能接收来自主控芯片MCU检测到的故障信号,通过控制触点切换线圈回路,由电磁机构分断主电路,故障排除后打开操作按钮复位。
通讯接口模块:
通过该模块可以把电流,电压,电流相位,电弧信号等数据实时传送到终端计算机,可以实现远程监控,下图就是发生串联电弧时,MCU将数据信息发给上位机的电流数据信息。数据处理模块借助自主研发的专用AFDD-ZG_上位机开发平台进行数据分析及特征参数提取。建立PC模拟器,在于微处理器通用。


工作原理:
AFDD-ZG-63电弧故障检测装置的主控芯片MCU实时检测主回路中的电流信号,当检测到主回路中发生故障电弧时,单片机发出脱扣信号,脱扣电路实时脱扣操作。
过载及其他保护,AFDD-ZG-63电弧 故障检测装置的主控芯片MCU也会实时检测主回路中的过载,欠压,过压,过流等故障时发出故障信号给脱扣器。将电路断开,实现保护操作。


六、11大优势


1.对电磁机构进行技术改进,在材料和工艺上以及电子线路进行处理,避免了以前电磁铁长时间工作发热,温度过高,大大降低了电磁铁的工作温度,从而提高了使用寿命。
2.适用于各种类型的负载,稳定性高
3.线路工作电流最高可达63A
4.采用高性能的单片机为系统设计,实现数字化控制
5.专用电磁式脱扣机构,极大提高了过流保护的精度
6.发生电弧故障时,MCU内部进行多重判断,当所有特征都吻合后,才会进行脱扣动作
7.产品适用范围广,住户,企业,医院,学校及科研单位
8.一体化,将短路保护,电弧保护结合成- -体
9.稳定,不会因抑制负载或EMI负载的屏蔽而影响其他检查能力
10.多域检测,时域,频域


11.安装方式灵活,导轨式。


七、特性参数





八、操作说明


按键说明:

实验按钮,用于检测AFDD-ZG-63的电弧功能
手柄,用于接通和断开电弧,将手柄扳到ON位置接通电路,OFF位 置断开电路。
操作说明:
将AFDD的手柄至于0FF位置正确接入电路。
将AFDD的手柄至于0N位置,接通电路
电弧测试,按下测试按钮AFDD跳闸是为正常,若不正常请更换
将AFDD的手柄至于0N位置,接通电路。



九、安装方式及外形尺寸




十、基本接线图

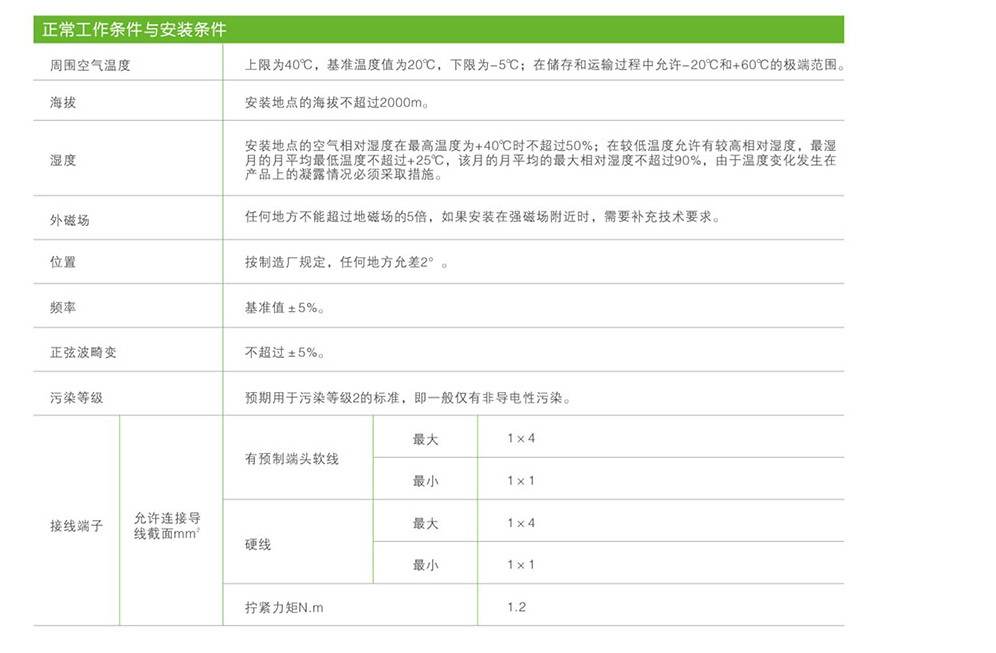

十一、正常工作条件与安装条件
