ZGFD5-Y-F-K圆形-矩形-开启式剩余电流互感器
|

ZGFD5-Y-F-K圆形-矩形-开启式剩余电流互感器

型号： ZGFD5-Y-F-K圆形-矩形-开启式剩余电流互感器
品牌： 浙江中贵
类别： 剩余电流互感器
描述： 一、产品概述 ZGFD5-Y系列零序电流互感器，专为采集零序电流型号而设计。零序电流通常为mA级，且必须用穿芯方式，对平衡特性和线性要求较高。 本系列产品测量范围宽，额定一次电流范
马上咨询  在线询价
产品详情


一、产品概述
ZGFD5-Y系列零序电流互感器，专为采集零序电流型号而设计。零序电流通常为mA级，且必须用穿芯方式，对平衡特性和线性要求较高。
本系列产品测量范围宽，额定一次电流范围，10mA~5A，额定二次电流范围0~2.5mA，优异先进的制作工艺流程，保证了其准确度等级，可靠性等技术要求。
二、特点应用
可增加信号处理电路板
穿心结构，环氧树脂浇注，稳定性好
采用高导磁镍钢或纳米晶，线性度好，灵敏度高优异的平衡特性，并具有极强抗电磁场干扰能力
应用：
适用于电机保护，继电保护
适用于电气火灾监控系统，小电流选线接地系统
三、性能指标

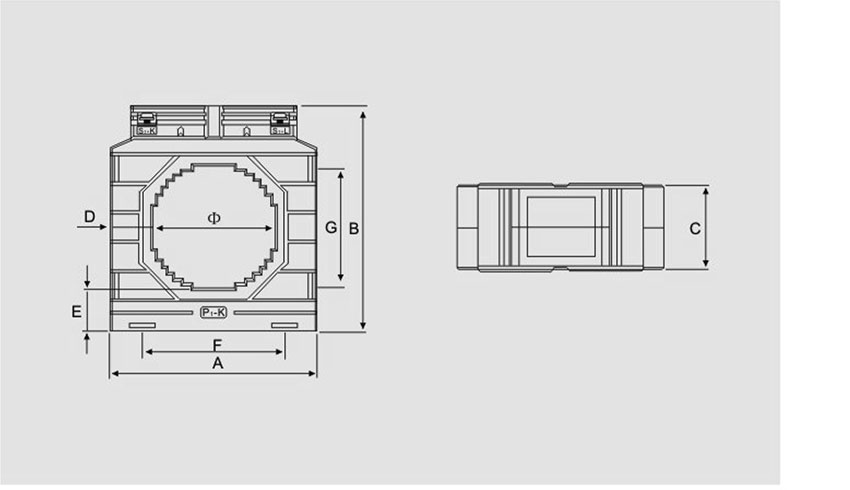

四、外形及安装尺寸

五、规格选择


规格型号
额定输入
额定输出
精度等级
尺寸（士1mm）
Φ
ABCDEFG
ZGFD5-Y45
0-1A
0-0.5mA
0.2、0.5
49
88
93
45
19
19
60
48
ZGFD5-Y65
0-1A
0-0.5mA
0.2、0.5
65110
119
45
23
23
76
62
ZGFD5-Y80
0-1A
0-0.5mA
0.2、0.5
80
133
143
45
27
27
99
77
ZGFD5-Y105
0-1A
0-0.5mA
0.2、0.5
105
159
168
45
27
27
126
93
ZGFD5-Y125
0-1A
0-0.5mA
0.2、0.5
125
188
199
45
32
32
149
123
ZGFD5-Y150
0-1A
0-0.5mA
0.2、0.5
150
219
229
45
34
34
185
155
ZGFD5-Y220
0-1A
0-0.5mA
0.2、0.5
220
310
321
45
45
45
255
225

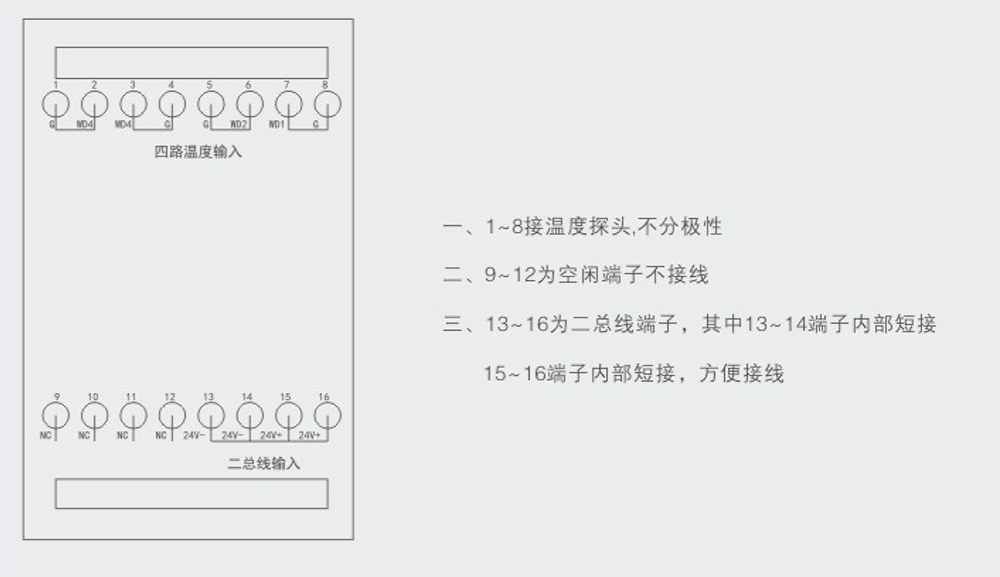

接线图：
ABUIABAEGAAgqPaPigYonJ_r1wEwrAI4yAE
